​Fattori chiave che influiscono sulla qualità nella produzione di stampi a blocchi cavi

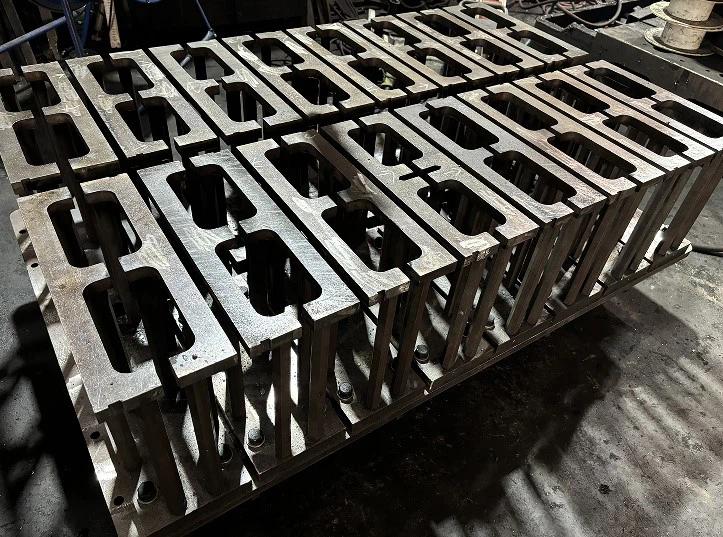

1. Acciaio per stampi e trattamento termico

ILmuffamodella direttamente ogni blocco. Gli stampi di qualità utilizzano acciaio per utensili in lega Cr12MoV o 9CrSi con trattamento termico di cementazione. La durezza superficiale dovrebbe raggiungere HRC58-62 per la resistenza all'usura. La durezza del nucleo dovrebbe rimanere a HRC35-40 per l'assorbimento delle vibrazioni. Senza un adeguato trattamento termico, gli stampi si rompono prematuramente o si usurano in modo non uniforme. Richiedi certificati dei materiali e rapporti sui test di durezza al tuo fornitore.

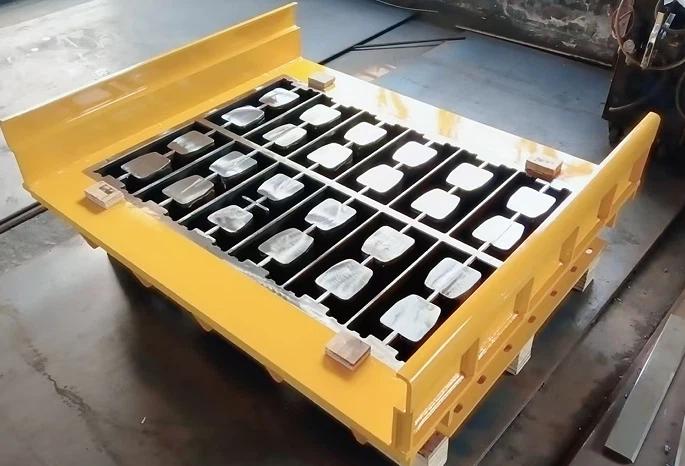

2. Precisione dimensionale della cavità

Le dimensioni della cavità determinano la dimensione del blocco. Le tolleranze critiche dovrebbero essere ±0,3 mm su lunghezza, larghezza, profondità e posizioni dei perni centrali. I perni centrali disallineati creano uno spessore della parete non uniforme: le pareti sottili si crepano, le pareti spesse sprecano cemento. Misura regolarmente i blocchi campione e confrontali con le dimensioni della cavità per monitorare l'usura.

3. Progettazione della miscela di calcestruzzo

Utilizzare una miscela semisecca con dimensioni massime dell'aggregato pari o inferiori a 10 mm. Contenuto di cemento: 10-15% del volume totale. Rapporto acqua/cemento: 0,4-0,5 in peso. Troppo bagnato provoca il crollo dei blocchi. Troppo secco crea vuoti. Intervallo di riduzione target: 20-40 mm. Regolare l'acqua in base alle letture dell'umidità aggregata.

4. Parametri di vibrazione

La vibrazione sposta il calcestruzzo in tutte le aree della cavità e rimuove l'aria intrappolata. Impostare la frequenza su 3.500-4.500 giri/min per i blocchi cavi. Tempo di vibrazione: 2-5 secondi per ciclo. Una vibrazione insufficiente lascia vuoti e alveari. Una vibrazione eccessiva provoca la segregazione degli aggregati. Tagliare i blocchi campione per ispezionare la densità interna.

5. Pressione di compressione

La compressione determina la densità e la resistenza del blocco. Applicare 12-18 MPa per blocchi cavi. Una pressione più elevata produce blocchi più densi ma aumenta l'usura del perno centrale. Una pressione non uniforme crea blocchi con altezze diverse sulla stessa piastra dello stampo. Misurare l'altezza del blocco immediatamente dopo l'espulsione. Una variazione oltre 1 mm indica una distribuzione non uniforme della pressione.

6. Manutenzione dello stampo

Le pareti della cavità usurate producono blocchi sovradimensionati. I perni centrali piegati creano uno spessore della parete irregolare. I bulloni di montaggio allentati consentono lo spostamento dello stampo durante le vibrazioni. Ispezionare settimanalmente le superfici della cavità. Controllare quotidianamente la rettilineità dei perni centrali. Stringere i bulloni di montaggio prima di ogni spostamento. Tieni traccia delle dimensioni dei blocchi nel tempo. Ricondizionare quando la tolleranza supera ±0,5 mm.

UNICOproduce macchine e stampi per mattoni dal 2008, con oltre 15 anni di esperienza nell'esportazione in 28 paesi.
